Когда полностью литой подшипник выходит из строя
Эскалатор — это сложный механизм, где каждый узел работает в условиях постоянной нагрузки, вибрации и трения. Одна из самых редких и сложных поломок — разрушение полностью литого подшипника вала привода поручня. Такие подшипники устанавливаются на эскалаторах Otis и имеют неразборную конструкцию: они отливаются как единое целое с корпусом или запрессовываются в специальную обойму, которую невозможно разобрать на месте.
Когда этот подшипник выходит из строя (например, лопается «ухо» крепления или разрушаются тела качения), большинство сервисных компаний отказываются от ремонта — слишком сложно, слишком дорого, слишком долго. Компания «Подъем» берётся за такие работы и выполняет их качественно.
В августе 2026 года наша бригада выполняла замену полностью литого подшипника вала привода поручня на эскалаторе Otis в одном из торговых центров. При плановом техническом обслуживании мастер обнаружил люфт вала и разрушение крепёжного «уха» подшипника. Рассказываем, как мы выявили дефект, почему пришлось разобрать половину эскалатора и как мы восстановили работоспособность оборудования.
1. Что такое полностью литой подшипник и почему он применяется
Полностью литой подшипник (или цельнолитой) — это подшипниковый узел, в котором корпус, обойма и иногда даже тела качения выполнены как единая литая деталь. В эскалаторах Otis такая конструкция используется для вала привода поручня. Она обеспечивает высокую жёсткость и точность позиционирования, но создаёт серьёзные сложности при ремонте:
подшипник нельзя разобрать на месте;
для его замены требуется демонтаж всего вала;
необходима токарная обработка для выпрессовки старого и запрессовки нового подшипника;
новая деталь часто изготавливается индивидуально под конкретный эскалатор.
Преимущества полностью литого подшипника — долговечность и устойчивость к знакопеременным нагрузкам. Недостатки — сложность ремонта и высокая стоимость замены.
«Ухо» подшипника — это проушина, с помощью которой подшипниковый узел крепится к корпусу эскалатора. Оно испытывает постоянные нагрузки при работе привода поручня. Со временем в металле накапливается усталость, и деталь разрушается.
Основные причины поломки:
естественный износ — после 15–20 лет эксплуатации металл теряет прочность;
нарушение технологии литья — заводской брак, микротрещины, которые со временем разрастаются;
перекос вала привода поручня — если натяжение цепи происходит неравномерно, вал перекашивается, нагрузка на подшипниковые опоры возрастает в разы;
несвоевременная смазка — шприцовку подшипниковых опор необходимо проводить раз в квартал. Если этого не делать, подшипник перегревается, разрушается, и нагрузка передаётся на «ухо».
Признаки надвигающейся поломки:
повышенный шум и вибрация в районе привода поручня;
люфт вала привода поручня;
следы выработки металла вокруг подшипникового узла.

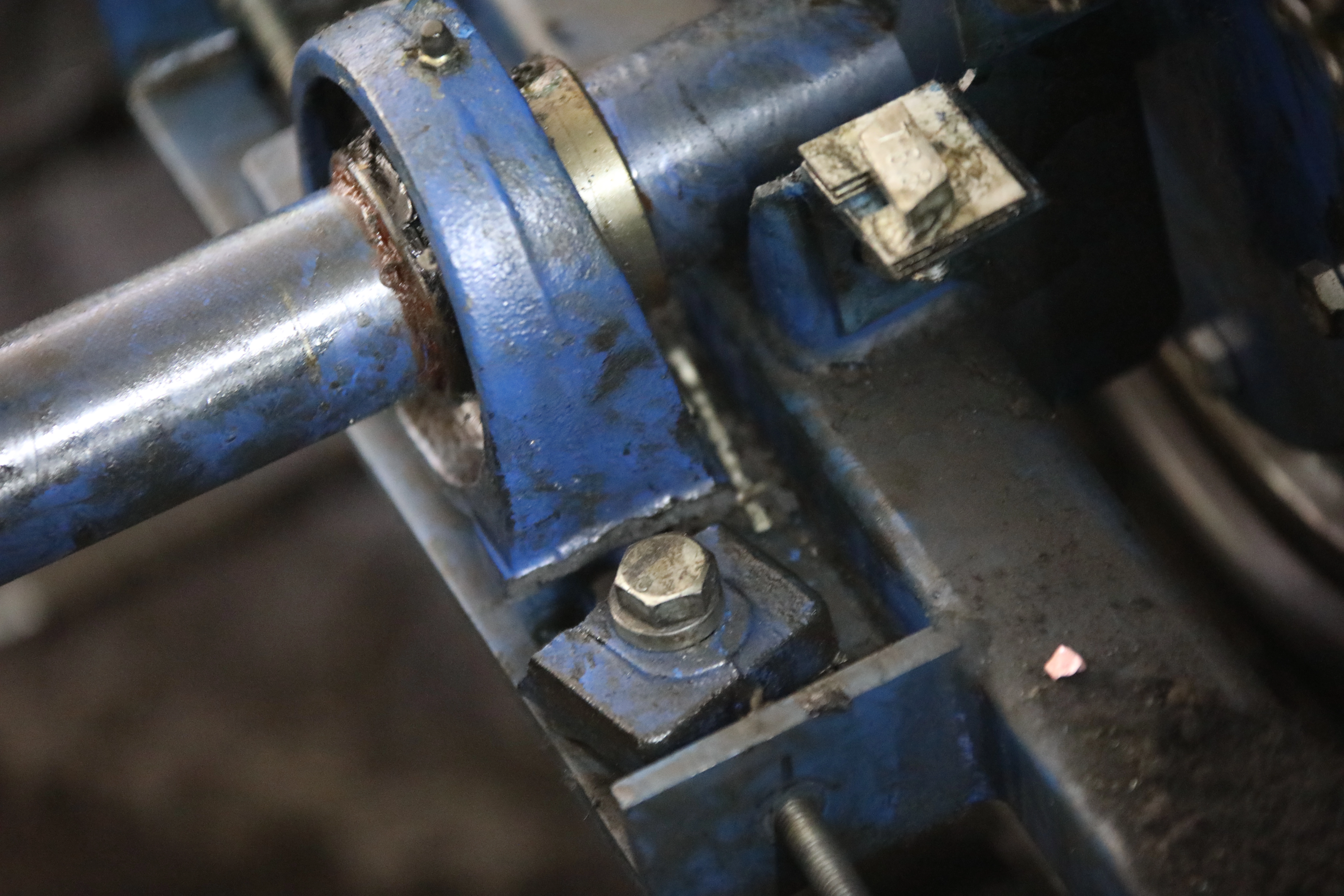

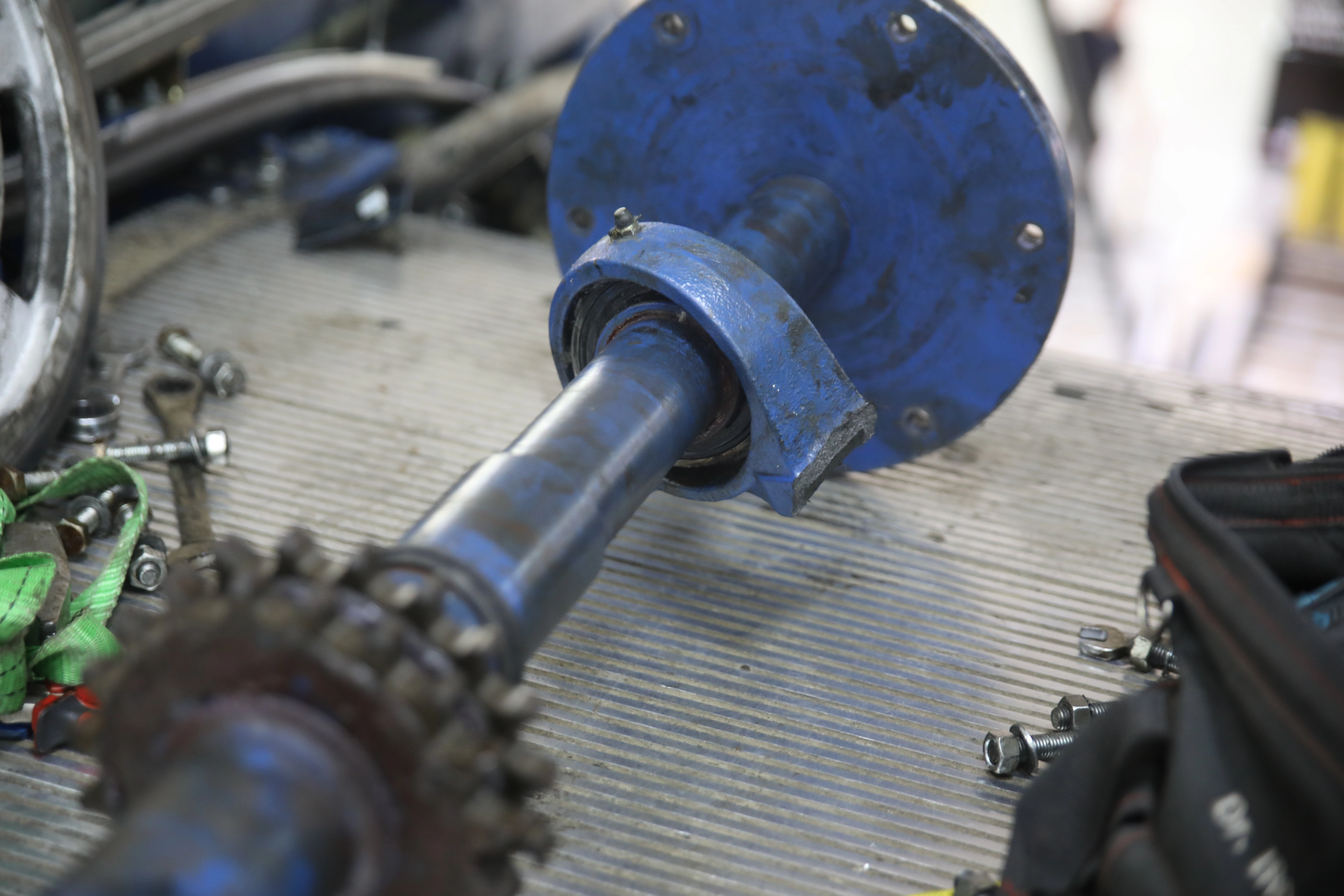

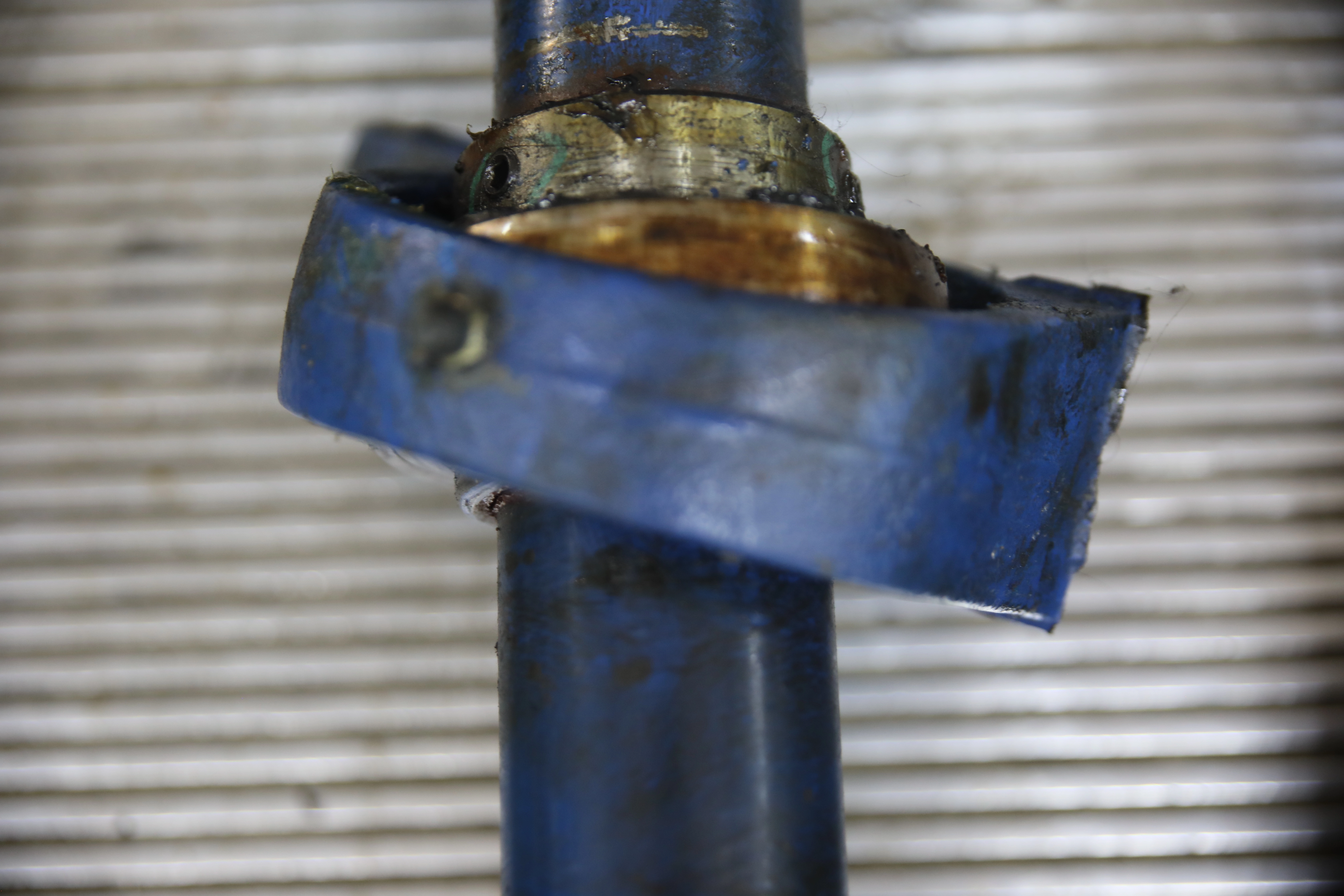

В нашем случае дефект был выявлен при проведении планового технического обслуживания. Мастер проверял натяжение цепи привода поручня и заметил, что вал имеет нехарактерный люфт. При детальном осмотре обнаружилось, что «ухо» полностью литого подшипника лопнуло — оторвался фрагмент проушины. Фотографии разрушенной детали были сделаны и переданы заказчику для отчётности.
На большинстве эскалаторов других производителей подшипники вала привода поручня имеют съёмную конструкцию — их можно заменить на месте, сняв только защитные кожухи.

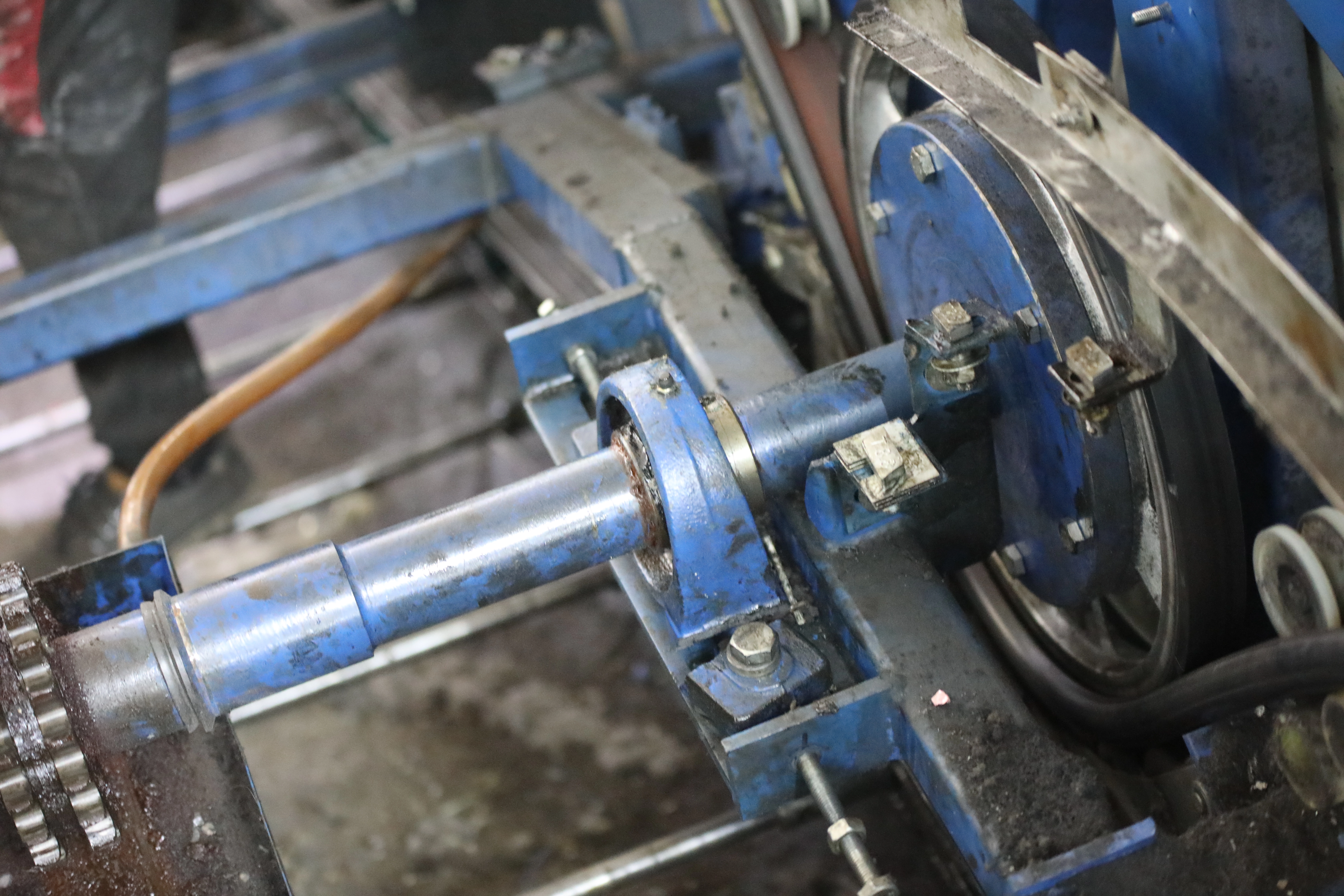

На эскалаторах Otis — иная конструкция. Полностью литой подшипник запрессован в специальную обойму, которая насажена на вал методом горячей посадки. Снять её на месте невозможно — это требует специального оборудования и токарной обработки.
Именно поэтому приходится демонтировать весь вал целиком и отправлять его в токарную мастерскую. Там старую обойму с подшипником распрессовывают, выбивают разрушенные тела качения, запрессовывают новый полностью литой подшипник (или изготавливают новую деталь — «ухо», если оно было разрушено). Всё это — индивидуальная работа под конкретный эскалатор.
Как говорит наш мастер: «Такую деталь мы, наверное, нигде не найдём в готовом виде. Это только для этого эскалатора, и только мы берёмся это делать».

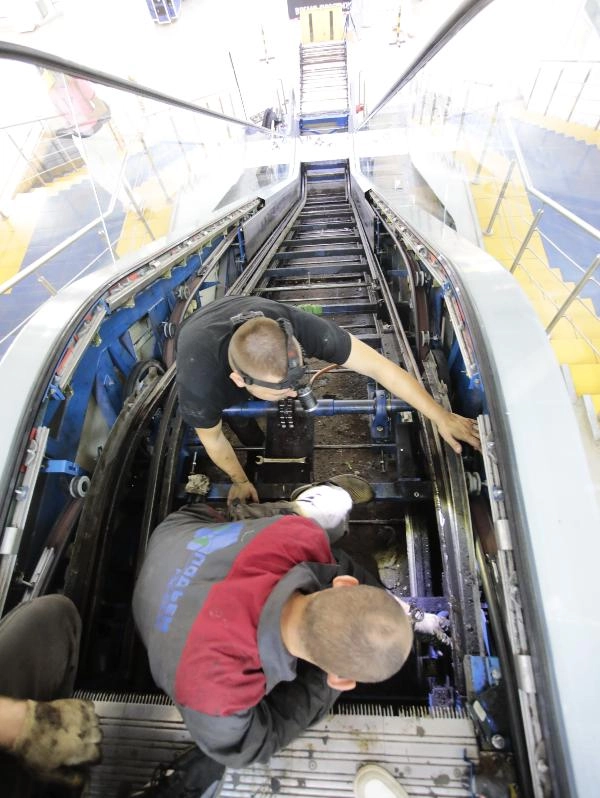

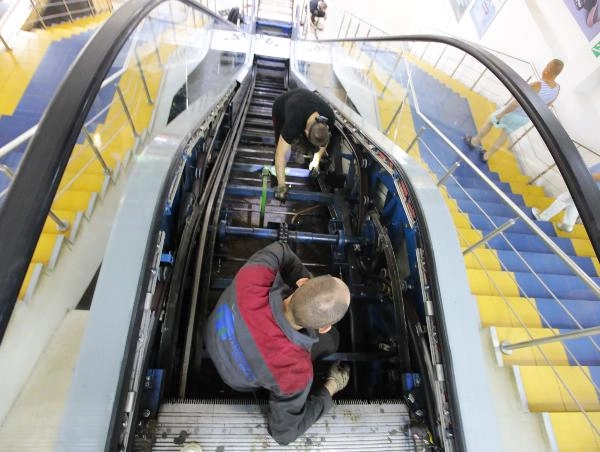

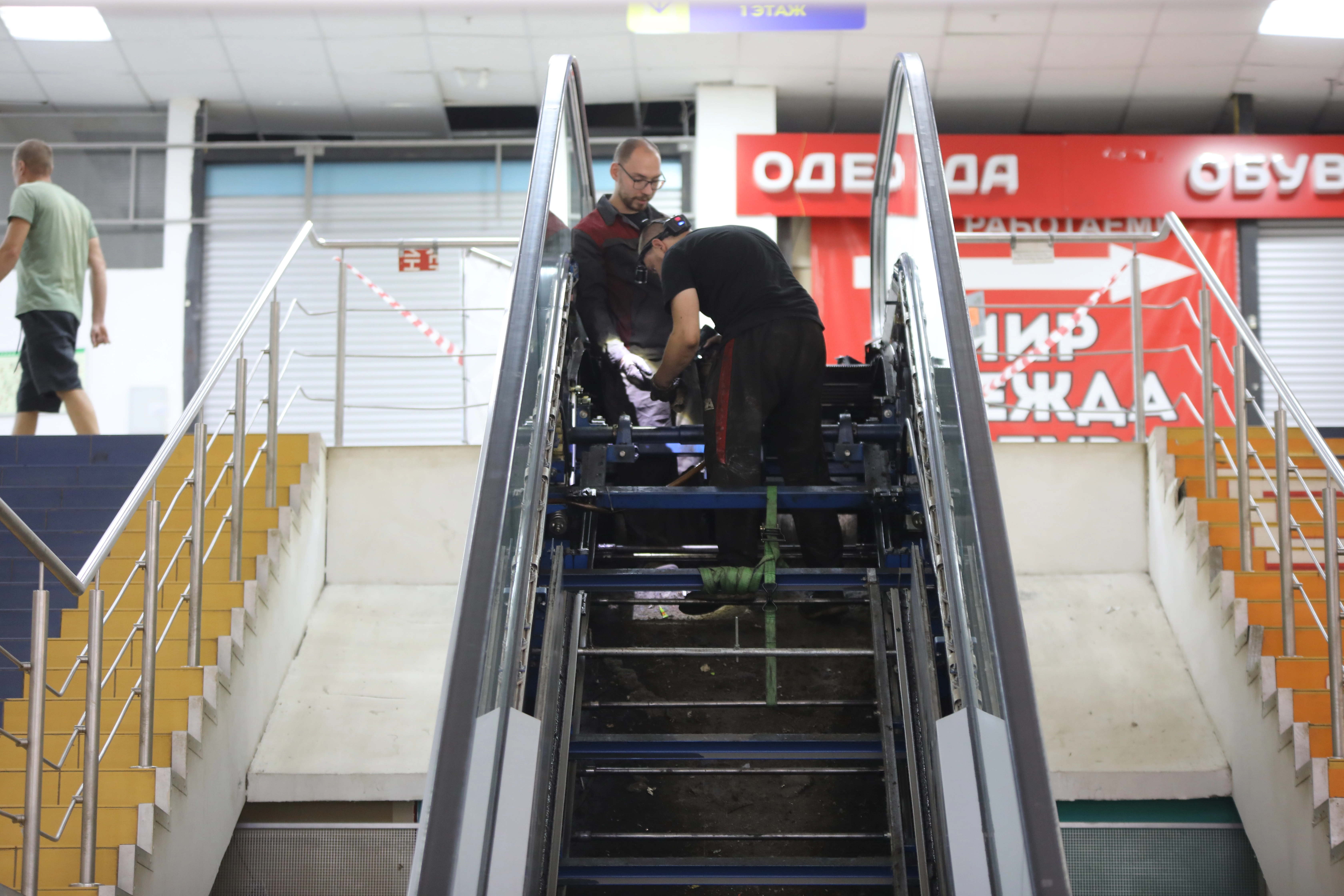

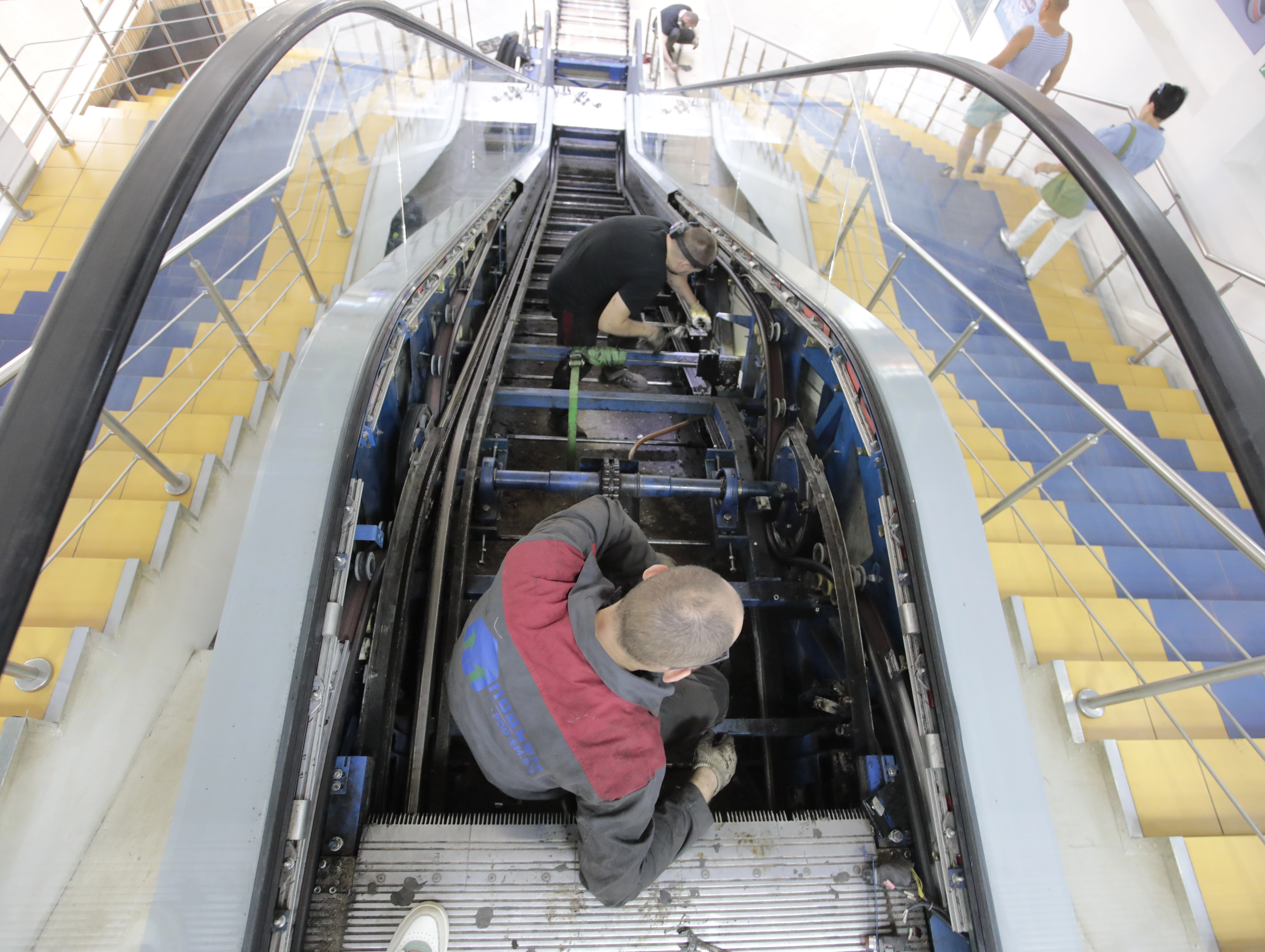

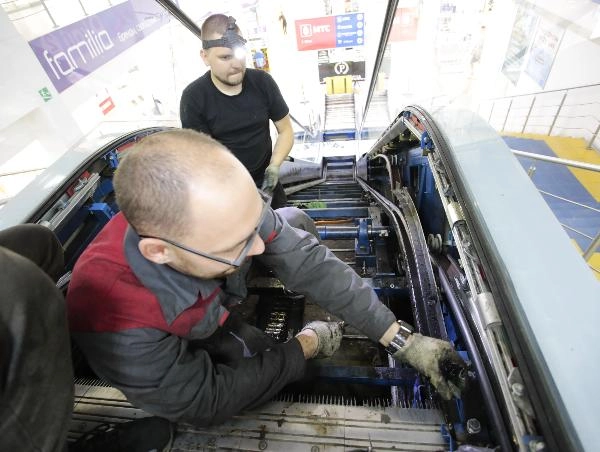

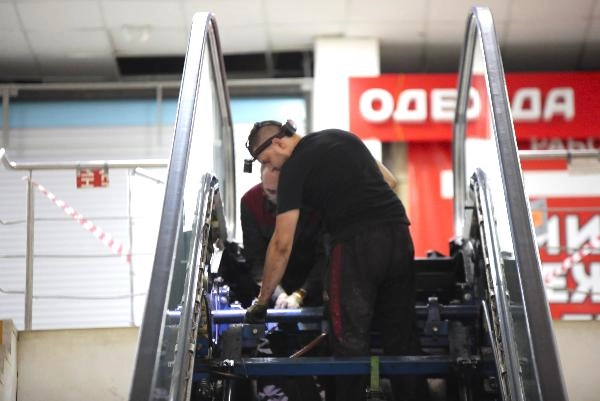

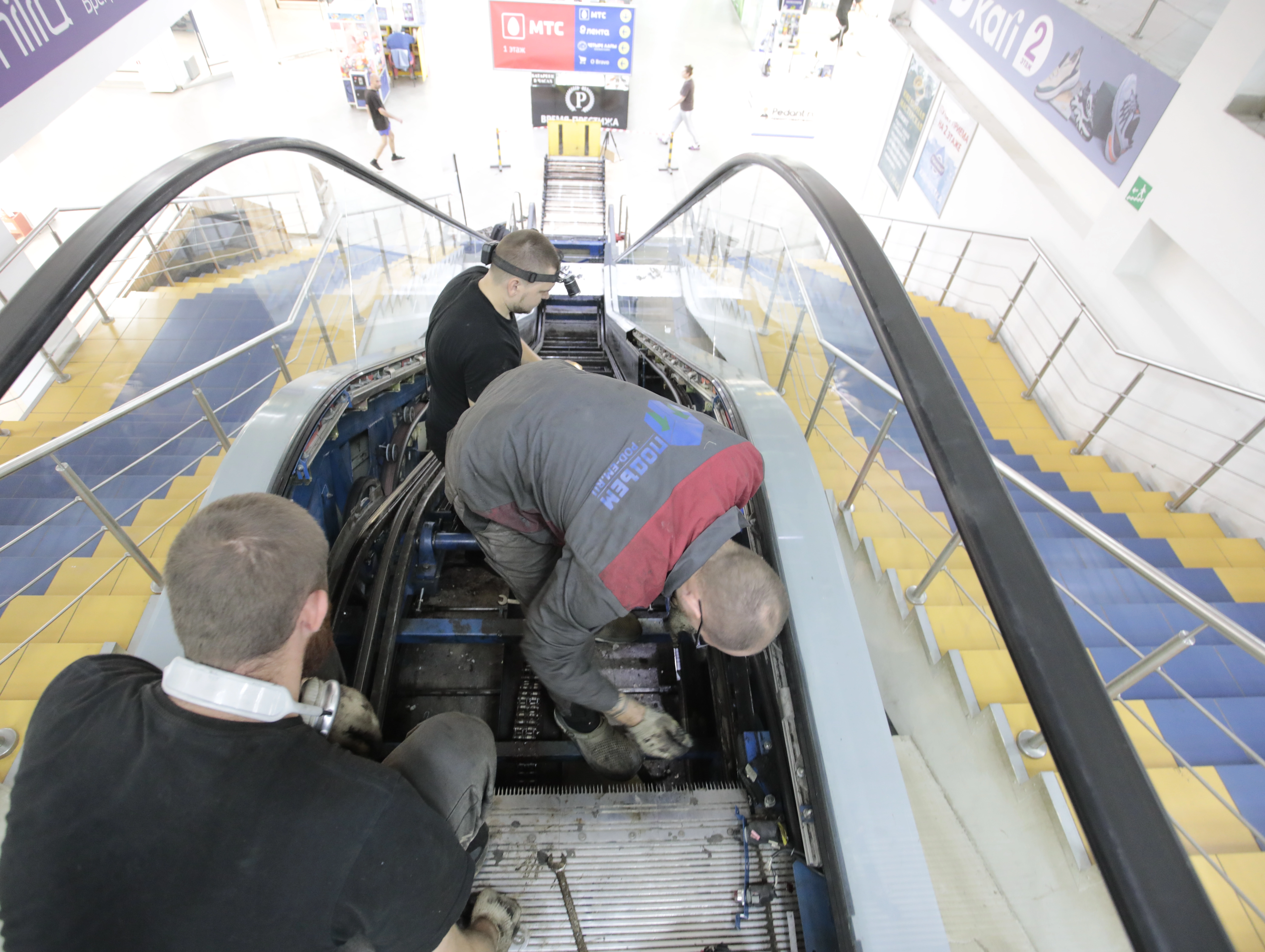

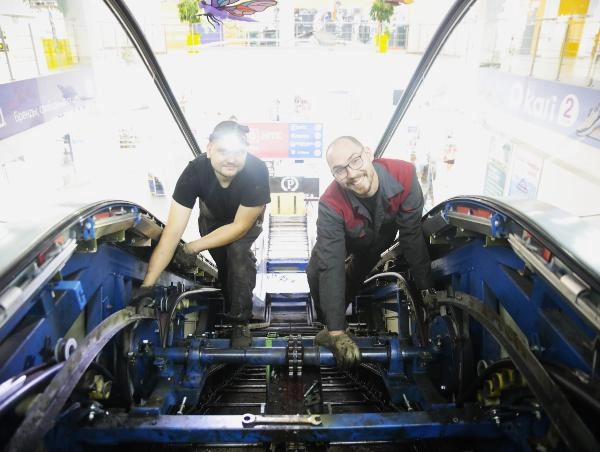

Чтобы добраться до вала привода поручня и извлечь его, необходимо освободить доступ. В закрытой шахте эскалатора это означает частичную разборку всего эскалатора:

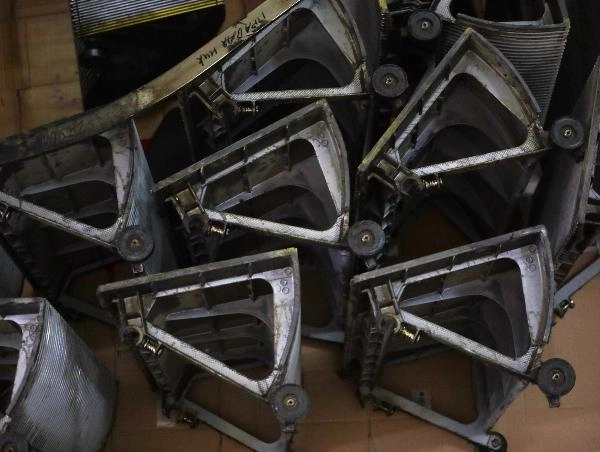

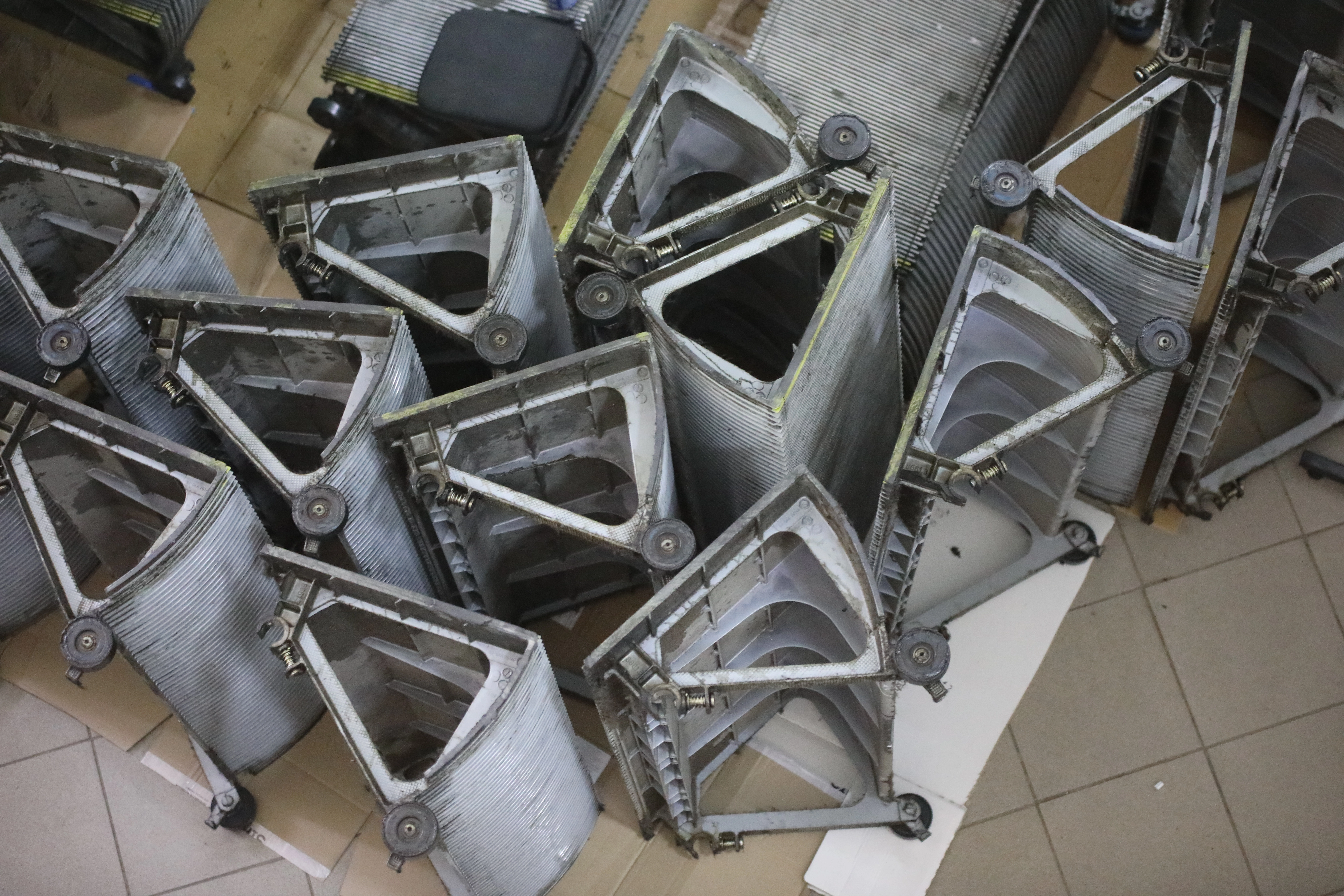

демонтаж ступеней;

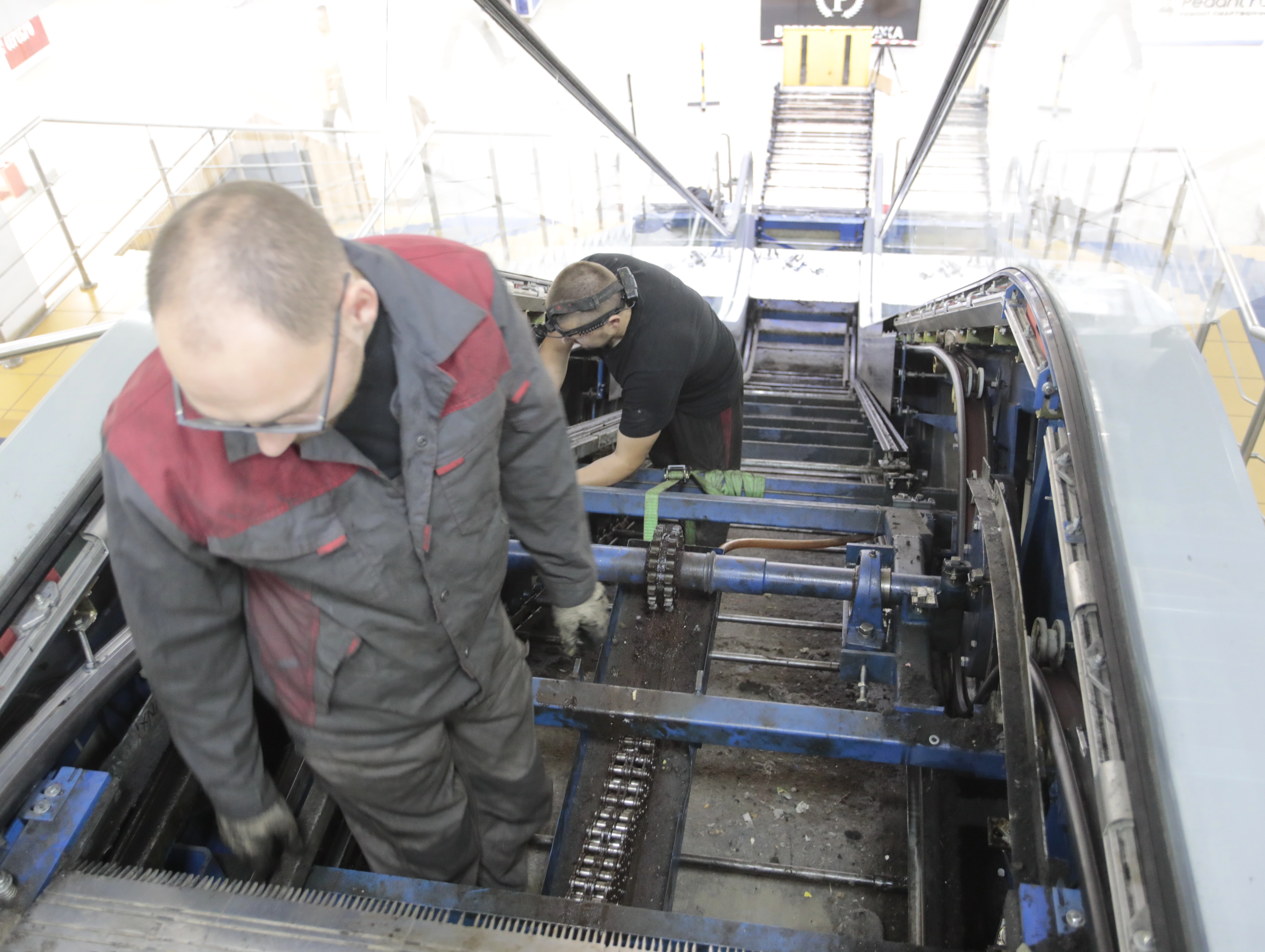

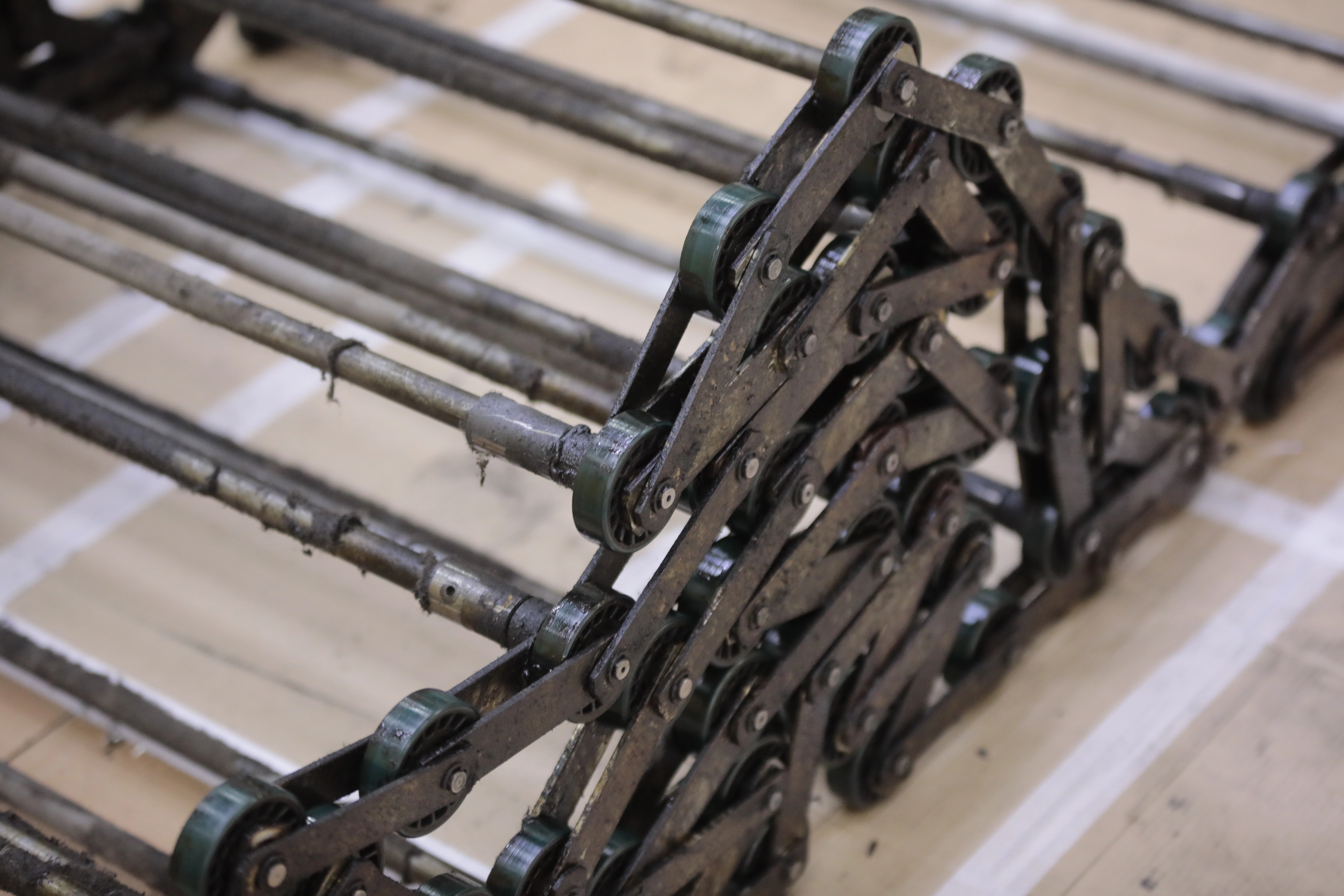

частичный демонтаж тяговой цепи ступеней;
демонтаж направляющих цепи ступеней;
снятие фартуков балюстрады и плинтусов;
демонтаж других элементов конструкции, которые закрывают доступ к валу.
Всё это делается для того, чтобы освободить пространство и иметь возможность вытащить вал из эскалатора. Фрикционные колёса также снимаются, чтобы можно было спокойно работать с цепью привода поручня.
Это объёмная и трудоёмкая работа, которая требует высокой квалификации и опыта. Ошибка на любом этапе может привести к повреждению других узлов или нарушению геометрии эскалатора.
Исходные данные объекта:
Объект: торговый центр.
Эскалатор: Otis 506 NCE, 2004 года выпуска.
Ширина ступени: 800 мм.
Причина обращения: лопнутое «ухо» полностью литого подшипника вала привода поручня, выявленное при плановом ТО.
Объём работ:
Демонтаж ступеней и тяговой цепи.
Демонтаж фартуков балюстрады и направляющих.

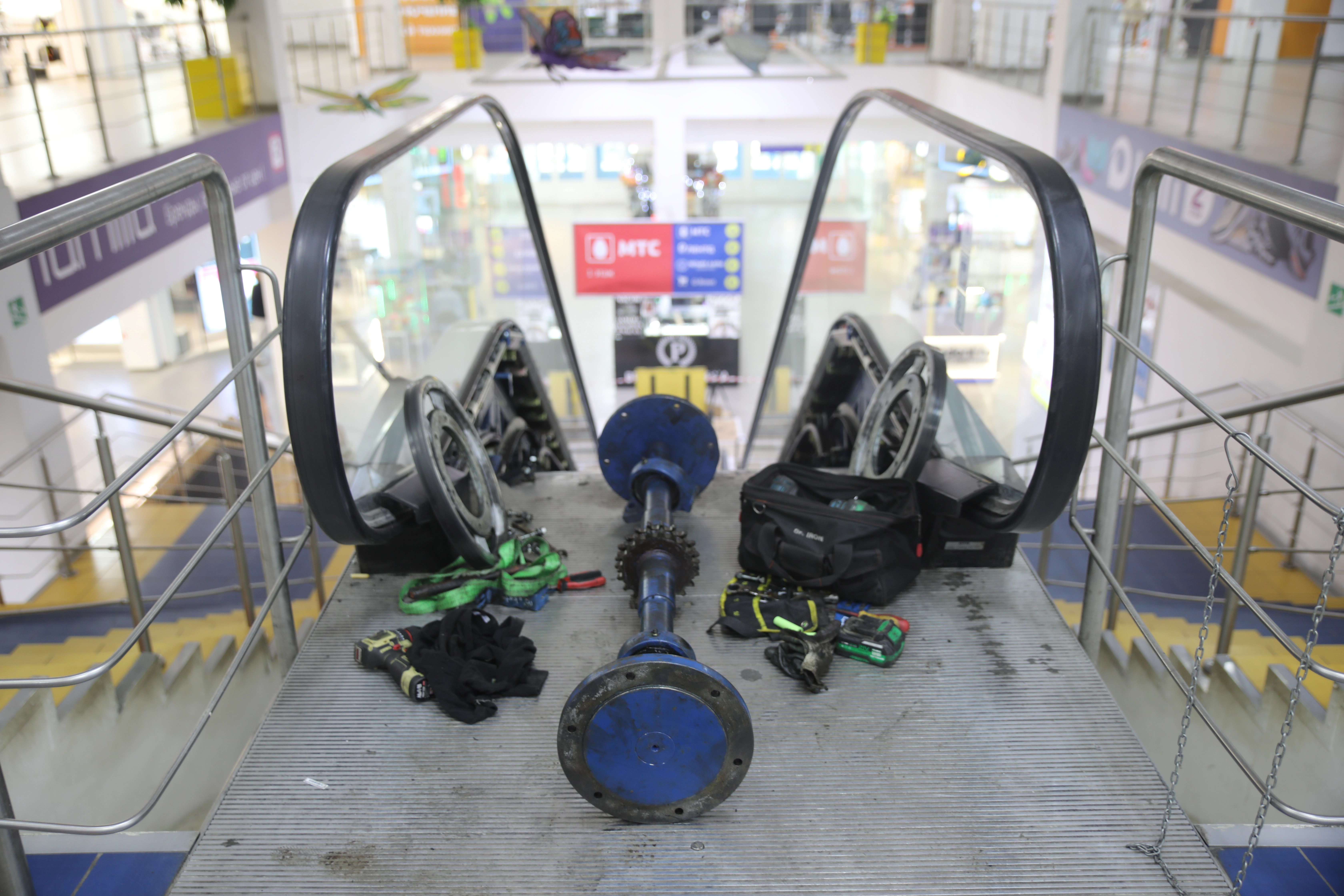

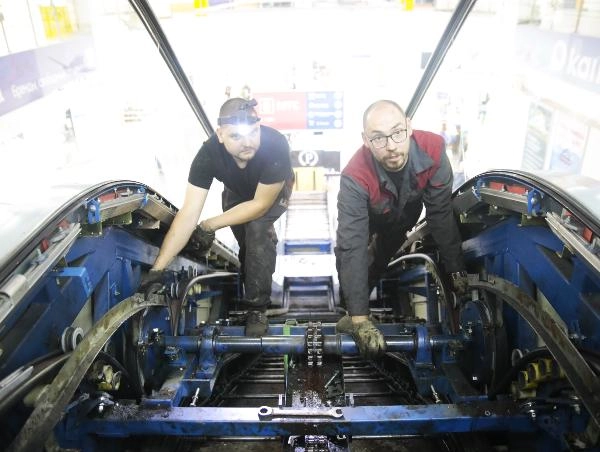

Извлечение вала привода поручня.
Отправка вала в токарную мастерскую.
Распрессовка старого полностью литого подшипника.
Изготовление новой детали («уха») и запрессовка нового подшипника.
Установка вала на место.
Сборка эскалатора.
Регулировка и проверка.
Задействованные специалисты: 3 мастера компании «Подъем» + токарь в специализированной мастерской.
Сроки выполнения: 2 дня (демонтаж и извлечение вала — 1 день, токарные работы и обратная установка — 1 день).
Компания «Подъем» имеет налаженные связи с токарными мастерскими, где детали можно заказать под индивидуальный заказ. Это позволяет нам выполнять даже такие редкие и сложные работы, которые другим компаниям кажутся невыполнимыми.
Все работы выполняются в соответствии с требованиями:
ТР ТС 011/2011 «Безопасность лифтов» — распространяется на лифты и устройства безопасности.
ГОСТ 33966.1-2020 (EN 115-1:2017) — устанавливает требования безопасности к устройству и установке эскалаторов и пассажирских конвейеров.
ПБ 10-77-94 «Правила устройства и безопасной эксплуатации эскалаторов» — регламентирует правила эксплуатации и ремонта.
Руководство по обслуживанию эскалатора Otis — описывает процедуры подготовки, проведения работ и действия в аварийных ситуациях.
Согласно этим документам, ремонтные работы должны выполняться специализированной организацией с использованием квалифицированного персонала. Наша компания имеет все необходимые допуски и лицензию Ростехнадзора.
Вопрос: Что такое полностью литой подшипник и чем он отличается от обычного?
Ответ: Это подшипниковый узел, выполненный как единая литая деталь. В отличие от сборного подшипника, его нельзя разобрать на месте — только полная замена с токарной обработкой.
Вопрос: Почему ухо подшипника лопается?
Ответ: Из-за усталости металла после 15–20 лет эксплуатации, перекоса вала, несвоевременной смазки или заводского брака при литье.
Вопрос: Можно ли заменить подшипник, не снимая вал?
Ответ: Нет. Из-за неразборной конструкции вала снять подшипник на месте невозможно. Вал демонтируется целиком и отправляется в токарную мастерскую.
Вопрос: Сколько времени занимает такой ремонт?
Ответ: В зависимости от сложности — от 2 до 4 дней силами двух мастеров, включая токарные работы.
Вопрос: Почему другие компании не берутся за этот ремонт?
Ответ: Это редкая и сложная работа, требующая высокой квалификации, опыта и доступа к токарному оборудованию. Многие компании предпочитают не рисковать.
Вопрос: Что будет, если не ремонтировать эскалатор с лопнувшим ухом подшипника?
Ответ: Подшипник сместится, вал перекосится, цепь привода поручня начнёт проскальзывать или оборвётся. Это может привести к полной остановке эскалатора и аварийной ситуации с пассажирами.
